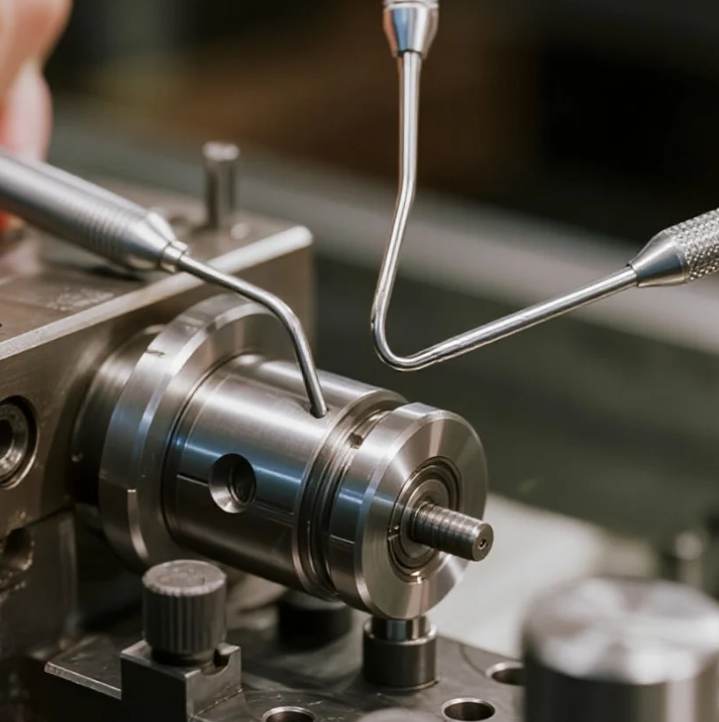

Παραγωγή χειρουργικών οργάνων CNC

Όταν πρόκειται για ιατρικές συσκευές,Η ακρίβεια δεν είναι προαιρετική, είναι σωτήρια.Στον κόσμο των χειρουργικών οργάνων, η επεξεργασία CNC έχει γίνει η ραχοκοκαλιά της ποιοτικής κατασκευής, εξασφαλίζοντας ότι κάθε νυστέρι, πιεστήρα ή ορθοπεδικός εμφύτευμα πληροί τα αυστηρότερα παγκόσμια πρότυπα.Αυτό το άρθρο παρέχει πρακτικές, με βάση την εμπειρία της έρευνας της κατασκευής χειρουργικών οργάνων με CNC, συνδυάζοντας την πραγματική τεχνογνωσία του εργοστασίου με τα τελευταία τεχνολογικά πρότυπα.

Γιατί η Εργασία CNC Είναι Κρίσιμη για Χειρουργικά Όργανα

Τα χειρουργικά όργανα πρέπει να είναι:

• Βιοσυμβατό:Τα υλικά όπως το ανοξείδωτο χάλυβα 316L, το τιτάνιο και τα κράματα κοβαλτού-χρωμίου είναι κοινά.
• Ακριβής διάσταση:Συνήθως οι ανοχές πρέπει να είναι εντός των ορίων± 0,005 mm.
• Συνεπώς επαναλαμβανόμενο:Μια παρτίδα από 5.000 αιμοστατικά πρέπει να λειτουργεί πανομοιότυπα.

Στην εγκατάστασή μας, η μηχανική CNC μας επέτρεψε να επιτύχουμεποσοστά επιτυχίας άνω του 98,7%Σε σύγκριση με την παραδοσιακή μηχανική επεξεργασία, το CNC μείωσε τα ποσοστά απορριμμάτων κατά σχεδόν40%, ενώ επίσης βελτιώνει την ταχύτητα μεταφοράς για εξατομικευμένα χειρουργικά κιτ.

Η ροή εργασίας CNC για χειρουργικά όργανα

1Προετοιμασία υλικού

Ξεκινάμε με πιστοποιημένο υλικό για ιατρική χρήση, συνήθως με πιστοποιητικά εργοστασίου.

2. Υψηλής ακρίβειας CNC φρέσκιση και στροφή

• Κέντρα επεξεργασίας 5 άξωνΕπιτρέπουν πολύπλοκες γεωμετρικές διαστάσεις (όπως αρθροσκοπικές ξυριστικές μηχανές) σε μία μόνο εγκατάσταση.
• Τεχνουργήματα στροφής του ελβετικού τύπουείναι ιδιαίτερα αποτελεσματικά για μακρά, λεπτά όργανα όπως τα καλώδια καθοδήγησης.

ΠαράδειγμαΜε ένα στρογγυλοκύκλωμα της Citizen Swiss και την ανίχνευση σε κύκλο, επιτύχαμε πάνω από 99% συμμόρφωση στο πρώτο πέρασμα.

3. Δευτερεύουσες εργασίες και τελική επιφάνεια

• Επεξεργασία αποσβέσματος και ηλεκτροφώτισηςβελτιώνει την αντοχή στη διάβρωση.
• Παθητικοποίηση σύμφωνα με την ASTM A967διασφαλίζει ότι οι επιφάνειες από ανοξείδωτο χάλυβα είναι απαλλαγμένες από ρύπους.
• Ra τιμές≤ 0,2 μmείναι πρότυπα για επιφάνειες επαφής με ομαλούς ιστούς.

4. Επιθεώρηση και επικύρωση

Κάθε παρτίδα υποβάλλεται:

• Μέτρηση CMM για την ακρίβεια των διαστάσεων
• Έλεγχος μικροσκληρότητας
• Οπτικοί έλεγχοιΜεγέθυνση 50xγια σπασμούς ή μικροσκέπασματα

Αυτή η επικύρωση δεν είναι μόνο εσωτερικήFDA 21 CFR Μέρος 11 και ISO 13485Η συμμόρφωση είναι ενσωματωμένη στο σύστημα τεκμηρίωσης μας.

Προκλήσεις και λύσεις του πραγματικού κόσμου

• Δύσκολο:Μικρά σπυράκια σχηματίζονται στα σαγόνια των μικροφραγκιών.
• Λύση:Η μετάβαση στην κρυογενή αποφλούδα μείωσε τα ελαττώματα κατά72%.
• Δύσκολο:Υψηλά κόστη υλικών για το τιτάνιο.
• Λύση:Χρησιμοποιώντας σφυρηλατήσεις σε σχήμα κοντά στο δίχτυ πριν από το CNC μειώνονται τα κόστη πρώτων υλών κατά18%.
• Δύσκολο:Διατήρηση της διάρκειας ζωής του εργαλείου κατά την επεξεργασία του κοβαλτού-χρωμίου.

• Λύση:Η εισαγωγή εργαλείων από καρβίδιο επικαλυμμένα με PVD αύξησε τη διάρκεια ζωής των εργαλείων από40 έως 95 λεπτάαπό την άκρη.

Αναδυόμενες τάσεις στη χειρουργική κατασκευή CNC

• Υβριδική επεξεργασία πρόσθετης + αφαιρούμενης:Οι πολύπλοκες δομές πλέγματος για εμφυτεύματα τυπώνονται σε 3D, στη συνέχεια ολοκληρώνονται μέσω CNC για ακριβείς επιφάνειες ζευγαρώματος.
• Αυτοματοποίηση και επεξεργασία με σβήσιμο φωτισμού:Με ρομποτικά συστήματα φόρτωσης/αφόρτωσης, τρέχουμεΣυνεχείς κύκλοι 72 ωρώνστα τυποποιημένα όργανα ζεύξης.
• Ελέγχος ποιότητας με βάση την τεχνητή νοημοσύνηΗ παρακολούθηση της φθοράς του εργαλείου σε πραγματικό χρόνο προβλέπει πιθανές αποκλίσεις, μειώνοντας τις αναφορές μη συμμόρφωσης κατά30%.

Συχνές ερωτήσεις (FAQ)

Ε: Ποιες ανοχές μπορούν να επιτευχθούν στην επεξεργασία CNC για χειρουργικά εργαλεία;
Α: Οι τυπικές ανοχές είναι ±0,005 mm, αλλά με βελτιστοποίηση της διαδικασίας, είναι δυνατή η ανοχή ±0,002 mm.

Ε: Ποια επιφανειακά επιχρίσματα απαιτούνται για χειρουργικά όργανα;
Α: Ένα Ra ≤ 0,2 μm με ηλεκτροφούσκωση και παθητικοποίηση είναι πρότυπο.

Ε: Πώς η μηχανική CNC συγκρίνεται με τη σφυρηλάτηση ή την χύτευση για όργανα;
Α: Η επεξεργασία CNC παρέχει αυστηρότερες ανοχές και επαναληψιμότητα, ενώ η σφυρηλάτηση χρησιμοποιείται συχνά για την αρχική απόδοση του υλικού πριν από την τελική επεξεργασία CNC.
