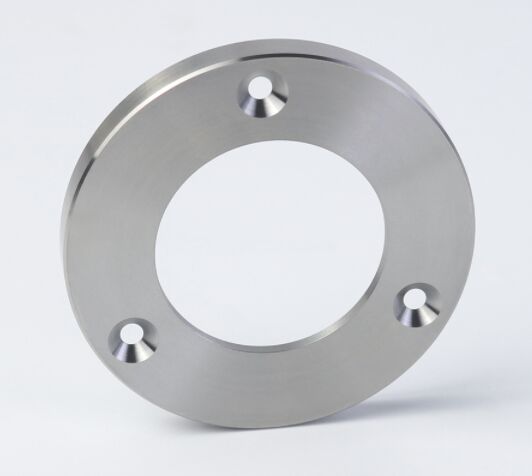

Ο Ολοκληρωμένος Οδηγός για την CNC Τόρνευση & Επεξεργασία Ακμών Χωρίς Γρέζια για Εξαρτήματα από Ανοξείδωτο Χάλυβα

Η μηχανική κατεργασία εξαρτημάτων από ανοξείδωτο χάλυβα για ένα άψογο φινίρισμα, χωρίς γρέζια, είναι μια από τις πιο απαιτητικές προκλήσεις στην κατασκευή ακριβείας. Όταν ένα εξάρτημα προορίζεται για ιατρική συσκευή, μηχανή επεξεργασίας τροφίμων ή προϊόν υψηλής ποιότητας για τον καταναλωτή, τα γρέζια δεν είναι απλώς ένα αισθητικό ελάττωμα—είναι μια λειτουργική αποτυχία. Θέτουν σε κίνδυνο την ακεραιότητα της σφράγισης, δημιουργούν καταφύγια για βακτήρια, προκαλούν προβλήματα συναρμολόγησης και θέτουν κινδύνους ασφάλειας για τους τελικούς χρήστες.

Αυτός ο οδηγός παρέχει μια λεπτομερή ροή εργασίας από την προετοιμασία του υλικού έως την τελική επεξεργασία των άκρων, βασισμένη σε χρόνια εμπειρίας στο εργαστήριο μηχανουργικής κατεργασίας, κυρίως ανοξείδωτου χάλυβα 304 και 316L. Θα ξεπεράσουμε τη θεωρία για να επικεντρωθούμε στα πρακτικά, εφαρμόσιμα βήματα και τα δεδομένα που εξασφαλίζουν την επιτυχία.

1. Η Βασική Πρόκληση: Γιατί ο Ανοξείδωτος Χάλυβας Δημιουργεί Γρέζια

Τα γρέζια σχηματίζονται επειδή ο ανοξείδωτος χάλυβας, ειδικά ο 304/316, είναι σκληρός και όλκιμος. Κατά την κοπή, αντί να διατμάται καθαρά, το υλικό παραμορφώνεται και σχίζεται στο σημείο εξόδου του εργαλείου. Το χαρακτηριστικό σκλήρυνσης από την εργασία του ανοξείδωτου χάλυβα επιδεινώνει αυτό, καθιστώντας οποιοδήποτε σχηματισμένο γρέζι σκληρότερο από το βασικό υλικό και πιο δύσκολο να αφαιρεθεί.

Κρίσιμη Παρατήρηση: Στην παρακολούθηση της παραγωγής μας, διαπιστώσαμε ότι πάνω από το 70% της επανακατεργασίας που σχετίζεται με τα γρέζια προέρχεται από αμβλύ εργαλεία ή ακατάλληλους συνδυασμούς τροφοδοσίας/ταχύτητας. Ένα αιχμηρό εργαλείο με σωστές παραμέτρους διατμάται. ένα αμβλύ εργαλείο σχίζει.

2. Βήμα προς Βήμα Ροή Εργασίας Κατασκευής για Εξαρτήματα Χωρίς Γρέζια

Η επίτευξη μιας πραγματικής άκρης χωρίς γρέζια δεν είναι ένα θαύμα ενός βήματος. είναι μια διαδικασία σχεδιασμένη για επιτυχία από την πρώτη κοπή.

2.1 CNC Τόρνευση: Η Πρώτη Κοπή είναι η Πιο Σημαντική

Η τόρνευση είναι συχνά η κύρια διαδικασία για κυλινδρικά ή περιστροφικά εξαρτήματα από ανοξείδωτο χάλυβα. Η σωστή ρύθμιση εδώ ελαχιστοποιεί την εργασία αφαίρεσης γρεζιών.

 Στρατηγική Εργαλείων & Παραμέτρων για Ελάχιστο Σχηματισμό Γρεζιών

• Γεωμετρία Εισαγωγής: Χρησιμοποιήστε αιχμηρές, θετικής κλίσης εισαγωγές με ειδική άκρη φινιρίσματος (π.χ., γεωμετρία Wiper για πιο ομαλό φινίρισμα). Για σπειρώματα και αυλακώσεις, βεβαιωθείτε ότι οι εισαγωγές έχουν ενσωματωμένη ακτίνα ή λοξότμηση για να αφήσουν μια ελεγχόμενη άκρη, όχι ένα αιχμηρό, σχισμένο γρέζι.

• Ψυκτικό: Ψυκτικό υψηλής πίεσης, μέσω εργαλείου είναι μη διαπραγματεύσιμο. Ψύχει την κοπή, ξεπλένει τα τσιπς και αποτρέπει τη συσσώρευση στην άκρη της εισαγωγής—μια κύρια αιτία γρεζιών.

• Δοκιμασμένες Παράμετροι Τόρνευσης Εργαστηρίου για 316L:

  • Φινίρισμα Τόρνευσης: Ταχύτητα: 150-220 SFM | Τροφοδοσία: 0,003-0,006 ipr | Βάθος Κοπής: 0,005-0,010"

  • Διαχωρισμός/Αυλάκωση: Χρησιμοποιήστε χαμηλότερες ταχύτητες και σταθερή, αδιάλειπτη τροφοδοσία. Η διακοπή στην κοπή εγγυάται ένα μεγάλο γρέζι.

• Ο Χρυσός Κανόνας: Διατηρήστε Σταθερή Πίεση Εργαλείου. Προγραμματίστε μια σταθερή ταχύτητα τροφοδοσίας μέχρι το τέλος της κοπής. Η επιβράδυνση καθώς το εργαλείο εξέρχεται ενθαρρύνει την απομάκρυνση του υλικού και τον σχηματισμό γρεζιών.

2.2 Προληπτική Αφαίρεση Γρεζιών κατά την CNC Μηχανουργική Κατεργασία

Η πιο αποτελεσματική αφαίρεση γρεζιών συμβαίνει στο μηχάνημα CNC, αμέσως μετά τη δημιουργία του χαρακτηριστικού.

 Αφαίρεση Γρεζιών με Ζωντανά Εργαλεία (Σε ένα CNC Τόρνο με Δυνατότητα Φρεζαρίσματος)

• Τεχνική: Χρησιμοποιήστε ένα μικρό, υψηλής ταχύτητας περιστροφικό γρέζι ή ένα ειδικό εργαλείο λοξοτμήσεων σε έναν σταθμό ζωντανών εργαλείων.

• Διαδικασία: Μετά την τόρνευση μιας οπής ή μιας επιφάνειας, το μηχάνημα ευρετηριάζει αυτόματα το εργαλείο αφαίρεσης γρεζιών και εκτελεί μια ακριβή ρουτίνα λοξοτμήσεων (π.χ., μια λοξοτμήση 0,1 mm x 45°) σε όλες τις αιχμηρές άκρες. Αυτό αφαιρεί το γρέζι εξόδου αμέσως.

• Σημείο Δεδομένων: Η εφαρμογή αφαίρεσης γρεζιών στον κύκλο μείωσε τον χρόνο χειροκίνητου χειρισμού μετά την επεξεργασία κατά πάνω από 40% για πολύπλοκα σώματα βαλβίδων.

 Πίσω λοξοτμήσεις & Εργαλεία Ελεγχόμενης Άκρης

• Για διαμπερείς οπές, καθορίστε εργαλεία πίσω λοξοτμήσεων που κόβουν μια λοξοτμήση στην πλευρά εξόδου της οπής καθώς το τρυπάνι ανασύρεται.

• Χρησιμοποιήστε "χωρίς γρέζια" ή "υποκοπή" εισαγωγές σχεδιασμένες για εργασίες διαχωρισμού, οι οποίες διαμορφώνουν την άκρη καθώς κόβουν.

2.3 Επεξεργασία Άκρων Μετά την Επεξεργασία για Ιατρικούς & Τροφικούς Βαθμούς

Όταν απαιτείται απόλυτη, επαληθεύσιμη ποιότητα άκρων (Ra < 0,4 μm στις άκρες), η εξειδικευμένη μετα-επεξεργασία είναι απαραίτητη.

 Ηλεκτροχημική Αφαίρεση Γρεζιών (ECD)

• Διαδικασία: Το εξάρτημα βυθίζεται σε ένα λουτρό ηλεκτρολύτη. Ένα διαμορφωμένο ηλεκτρόδιο τοποθετείται κοντά στο γρέζι και ένα ελεγχόμενο ηλεκτρικό ρεύμα διαλύει το γρέζι χωρίς να επηρεάζει το βασικό υλικό.

• Καλύτερο Για: Αφαίρεση γρεζιών από εσωτερικές διασταυρούμενες οπές, διασταυρώσεις υδραυλικών θυρών και πολύπλοκα εσωτερικά κανάλια που είναι αδύνατο να προσεγγιστούν μηχανικά.

• Επαλήθευση: Το ECD παράγει μια τέλεια ακτινοβολημένη, λεία άκρη που είναι εγγενώς χωρίς γρέζια, όχι μόνο μηχανικά αφαιρεμένη. Αυτό είναι κρίσιμο για την επικύρωση του καθαρισμού σε υγειονομικές εφαρμογές.

Μαζική Φινίρισμα (Δονητικό & Φυγοκεντρικό)

• Διαδικασία: Τα εξαρτήματα τοποθετούνται σε μια μπανιέρα με λειαντικά μέσα και ενώσεις. Η δονητική ή φυγοκεντρική κίνηση δημιουργεί μια ομοιόμορφη, απαλή δράση κοπής σε όλες τις άκρες.

• Μέσα: Χρησιμοποιήστε προδιαμορφωμένα κεραμικά ή πλαστικοποιημένα λειαντικά μέσα για μια σταθερή ακτίνα. Για ανοξείδωτο χάλυβα, προσθέστε έναν αναστολέα στην ένωση με βάση το νερό για να αποτρέψετε την πρόσκρουση εξαρτήματος σε εξάρτημα και τη σκουριά.

• Αποτέλεσμα: Επιτυγχάνει μια ομοιόμορφη, ακτίνα 0,05 mm έως 0,2 mm σε όλες τις εξωτερικές και προσβάσιμες εσωτερικές άκρες. Παρέχει μια εξαιρετική επιφάνεια προ-παθητικοποίησης.

 Μηχανική Κατεργασία Ροής Λειαντικών (AFM)

• Διαδικασία: Ένα παχύρρευστο, λειαντικό πολυμερές εξωθείται μέσω ή κατά μήκος των εσωτερικών διαδρομών και των άκρων του εξαρτήματος.

• Καλύτερο Για: Γυάλισμα και αφαίρεση γρεζιών περίπλοκων, εσωτερικών γεωμετριών όπως σώματα μπεκ καυσίμου, πολλαπλές εισαγωγής και πολύπλοκες ρευστές συσκευές.

• Σημείο Δεδομένων: Το AFM μπορεί να βελτιώσει την επιφανειακή υφή μιας εσωτερικής οπής από Ra 1,6 μm σε Ra 0,2 μm, ενώ ταυτόχρονα ακτινοβολεί τις άκρες, μειώνοντας σημαντικά την αντίσταση ροής ρευστού και την αναταραχή.

2.4 Παθητικοποίηση: Το Τελικό Βήμα για την Απόδοση

Αφού αφαιρεθούν όλα τα γρέζια, η παθητικοποίηση είναι κρίσιμη για την αποκατάσταση του ανθεκτικού στη διάβρωση στρώματος οξειδίου, ειδικά όπου το υλικό έχει εκτεθεί.

• Κρίσιμος Προκαθαρισμός: Όλα τα υπολείμματα λειαντικών μέσων και τα υγρά κοπής πρέπει να αφαιρεθούν πλήρως μέσω υπερηχητικού καθαρισμού πριν από την παθητικοποίηση. Οι ρύποι θα αναστείλουν τη διαδικασία.

• Διαδικασία: Βύθιση σε ένα λουτρό κιτρικού ή νιτρικού οξέος σύμφωνα με το ASTM A967. Αυτό διαλύει τα ελεύθερα σωματίδια σιδήρου που είναι ενσωματωμένα στην επιφάνεια (ένα υποπροϊόν της μηχανουργικής κατεργασίας) και εμπλουτίζει το στρώμα χρωμίου.

• Επαλήθευση: Η επιτυχία επαληθεύεται με δοκιμή θειικού χαλκού ή δοκιμή ψεκασμού αλατιού για να διασφαλιστεί ότι το παθητικό στρώμα είναι άθικτο και ότι το εξάρτημα δεν θα διαβρωθεί κατά τη χρήση

3. Εφαρμογές Εξαρτημάτων από Ανοξείδωτο Χάλυβα Χωρίς Γρέζια

• Ιατρικά & Χειρουργικά: Εμφυτεύματα, στελέχη χειρουργικών εργαλείων, θήκες βελόνας, λαβίδες βιοψίας.

• Τρόφιμα & Ποτά: Βαλβίδες, ρότορες αντλιών, εξαρτήματα, λεπίδες κόφτη κρέατος.

• Αεροδιαστημική & Υδραυλικά: Εξαρτήματα συστήματος καυσίμου, πηνία βαλβίδων, μπλοκ πολλαπλής εισαγωγής, υδραυλικά έμβολα.

• Ημιαγωγοί: Εξαρτήματα χειρισμού γκοφρετών, εξαρτήματα συστήματος παροχής αερίου.

4. Θέματα Κόστους & Διασφάλισης Ποιότητας

Τι Επηρεάζει το Κόστος;

1. Πολυπλοκότητα Εξαρτήματος: Ο αριθμός των άκρων, των τυφλών οπών και των εσωτερικών διασταυρώσεων επηρεάζει άμεσα τον χρόνο αφαίρεσης γρεζιών και την επιλογή μεθόδου.

2. Προδιαγραφή Ποιότητας Άκρων: Ένα γενικό κάλεσμα "χωρίς γρέζια" είναι λιγότερο δαπανηρό από μια καθορισμένη "Μέγιστη Ακτίνα Άκρου 0,05 mm ανά ISO 13715."Μέθοδος Αφαίρεσης Γρεζιών:

3.  Η αφαίρεση γρεζιών στον κύκλο είναι η πιο οικονομική. Το ECD και το AFM είναι διαδικασίες υψηλότερου κόστους που δικαιολογούνται από τη λειτουργία του εξαρτήματος.Πιστοποίηση & Τεκμηρίωση:

4.  Οι απαιτήσεις ιατρικών (ISO 13485) και αεροδιαστημικών (AS9100) για επικύρωση και ιχνηλασιμότητα παρτίδας προσθέτουν κόστος.Έλεγχος Ποιότητας:

Απτική Μέθοδος:

•  Τρέξτε ένα επαγγελματικό εργαλείο αφαίρεσης γρεζιών (όπως μια πέτρα λείανσης) ή ένα δακτυλοθήκη κατά μήκος της άκρης. Οποιαδήποτε σύλληψη υποδεικνύει ένα γρέζι.Οπτική Μέθοδος:

•  Χρησιμοποιήστε ένα μικροσκόπιο τσέπης 10x - 30x για να επιθεωρήσετε τις άκρες υπό καλό φως.Μέτρηση:

•  Ένα προφιλόμετρο μπορεί να χρησιμοποιηθεί για τη μέτρηση και την τεκμηρίωση της πραγματικής ακτίνας άκρου.5. Συχνές Ερωτήσεις

Ε1: Δεν μπορώ απλώς να καθορίσω "χωρίς γρέζια" στο σχέδιό μου και να λάβω ένα τέλειο εξάρτημα;

Α:
Όχι. Η παθητικοποίηση είναι μια χημική διαδικασία που αφαιρεί την επιφανειακή μόλυνση, αλλά δεν λειαίνει ή κόβει το μέταλλο. Όλα τα γρέζια πρέπει να αφαιρεθούν πλήρως πριν από την παθητικοποίηση, καθώς το οξύ θα προσβάλει κατά προτίμηση το λεπτό, σκληρυμένο από την εργασία γρέζι, δημιουργώντας ενδεχομένως μια διαβρωτική κοιλότητα στη βάση του.Ε2: Ποιο είναι το πιο συνηθισμένο λάθος που οδηγεί σε κακά γρέζια σε στριμμένα εξαρτήματα;

Α:
Όχι. Η παθητικοποίηση είναι μια χημική διαδικασία που αφαιρεί την επιφανειακή μόλυνση, αλλά δεν λειαίνει ή κόβει το μέταλλο. Όλα τα γρέζια πρέπει να αφαιρεθούν πλήρως πριν από την παθητικοποίηση, καθώς το οξύ θα προσβάλει κατά προτίμηση το λεπτό, σκληρυμένο από την εργασία γρέζι, δημιουργώντας ενδεχομένως μια διαβρωτική κοιλότητα στη βάση του.Ε3: Η παθητικοποίηση αφαιρεί γρέζια;

Α:
Όχι. Η παθητικοποίηση είναι μια χημική διαδικασία που αφαιρεί την επιφανειακή μόλυνση, αλλά δεν λειαίνει ή κόβει το μέταλλο. Όλα τα γρέζια πρέπει να αφαιρεθούν πλήρως πριν από την παθητικοποίηση, καθώς το οξύ θα προσβάλει κατά προτίμηση το λεπτό, σκληρυμένο από την εργασία γρέζι, δημιουργώντας ενδεχομένως μια διαβρωτική κοιλότητα στη βάση του.Επεξεργασία
