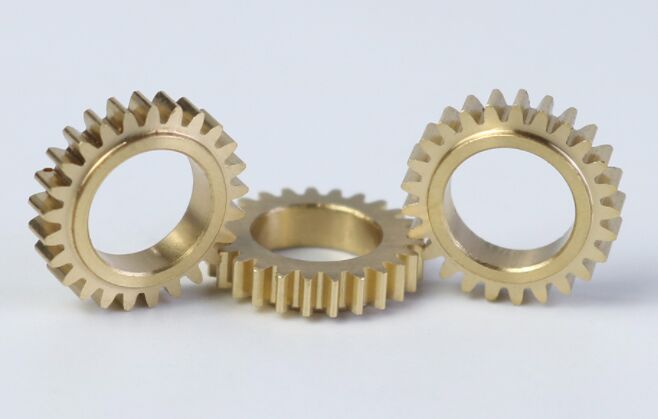

Επαγγελματική Περιστροφή CNC Οδοντωτών Τροχών από Ορείχαλκο: Ακριβής Μετάδοση, Διαρκής Ανθεκτικότητα

Στον τομέα της μετάδοσης υψηλής ακρίβειας, τα γρανάζια δεν είναι μόνο κρίσιμα εξαρτήματα για τη μετάδοση ισχύος, αλλά η επιλογή του υλικού τους, η ακρίβεια κατασκευής και η μακροχρόνια αξιοπιστία επηρεάζουν άμεσα την απόδοση και τη διάρκεια ζωής ολόκληρου του συστήματος. Ο ορείχαλκος, με την εξαιρετική μηχανική του ικανότητα, την αντοχή στη φθορά, την αντοχή στη διάβρωση και τις αυτο-λιπαντικές του ιδιότητες, είναι ένα ιδανικό υλικό για την κατασκευή γραναζιών ακριβείας. Ωστόσο, η παραγωγή ορειχάλκινων γραναζιών που συνδυάζουν εξαιρετική σταθερότητα διαστάσεων, ανώτερο φινίρισμα επιφάνειας και μακροχρόνια αθόρυβη λειτουργία απαιτεί μια ώριμη, ολοκληρωμένη διαδικασία κατασκευής ακριβείας και μετα-επεξεργασίας.

Ειδικευόμαστε στην παροχή προσαρμοσμένων λύσεων ορειχάλκινων γραναζιών με περιστροφή CNC για παγκόσμιους βιομηχανικούς πελάτες. Από την επιστήμη των υλικών έως την μηχανική ακριβείας και την επαγγελματική επιφανειακή επεξεργασία, διαθέτουμε μια πλήρη εσωτερική διαδικασία που διασφαλίζει ότι κάθε γρανάζι πληροί τα αυστηρότερα βιομηχανικά πρότυπα, εκπληρώνοντας τις απαιτητικές σας απαιτήσεις σε εξοπλισμό αυτοματισμού, όργανα ακριβείας, συστήματα βαλβίδων, προϊόντα υψηλής ποιότητας και άλλους τομείς.

Βασικά Πλεονεκτήματα: Ολοκλήρωση της Επιστήμης των Υλικών, της Μηχανικής Ακριβείας και της Βελτιστοποίησης Απόδοσης
Κατανοούμε ότι ένα ανώτερο γρανάζι είναι το αποτέλεσμα πολλών παραγόντων που συνεργάζονται. Δεν «μηχανουργούμε» απλώς. Παρέχουμε μια λύση απόδοσης πλήρους διαδικασίας, από τη διαβούλευση σχεδιασμού έως την παράδοση του τελικού προϊόντος.

• Εμπειρία στα Υλικά: Χρησιμοποιούμε κυρίως ορείχαλκο ελεύθερης μηχανικής (π.χ., C36000), ο οποίος προσφέρει κορυφαία μηχανική ικανότητα, διατηρώντας παράλληλα καλές μηχανικές ιδιότητες, επιτρέποντας εξαιρετικά υψηλή ακρίβεια διαστάσεων και φινίρισμα επιφάνειας, μειώνοντας τις ανάγκες μετα-επεξεργασίας.
• Περιστροφή και Διαμόρφωση CNC Ακριβείας: Χρησιμοποιώντας κέντρα περιστροφής-φρεζαρίσματος πολλαπλών αξόνων, ολοκληρώνουμε τα προφίλ των δοντιών των γραναζιών, τις εσωτερικές οπές, τις ακραίες επιφάνειες και διάφορα πολύπλοκα χαρακτηριστικά σε μία μόνο ρύθμιση, μεγιστοποιώντας την ομοκεντρικότητα, την κάθετοτητα και άλλες βασικές γεωμετρικές ανοχές.
• Ολοκληρωμένες Λύσεις Επιφανειακής Επεξεργασίας: Ανάλογα με την εφαρμογή του γραναζιού (π.χ., που απαιτεί αντοχή στη φθορά, πρόληψη αμαύρωσης, μειωμένο συντελεστή τριβής ή συγκεκριμένη αισθητική), προσφέρουμε επαγγελματική μετα-επεξεργασία όπως παθητικοποίηση, επιμετάλλωση νικελίου, επιμετάλλωση χρωμίου ή επίστρωση Teflon (PTFE) για την ενίσχυση της λειτουργικότητας.
• Αυστηρός Έλεγχος Ποιότητας: Από την παραλαβή της πρώτης ύλης έως την αποστολή του τελικού προϊόντος, κάθε βήμα έχει ίχνη επιθεώρησης. Ελέγχουμε όχι μόνο τις διαστάσεις, αλλά και εστιάζουμε στην ακρίβεια του προφίλ των δοντιών, την ακεραιότητα της επιφάνειας και την τελική απόδοση.

Βασική Επισκόπηση: Τα δεδομένα παραγωγής μας δείχνουν ότι πάνω από το 95% των προβλημάτων θορύβου μετάδοσης ή πρόωρης φθοράς μπορούν να αποδοθούν σε σφάλματα προφίλ δοντιών γραναζιών, κακή τραχύτητα επιφάνειας ή ακατάλληλη θερμική επεξεργασία υλικού. Επομένως, εστιάζουμε την παρακολούθησή μας σε αυτούς τους τομείς.

Η Ολοκληρωμένη Ροή Διαδικασίας Κατασκευής μας
Υιοθετούμε μια συστηματική προσέγγιση για να διασφαλίσουμε ότι κάθε γρανάζι πληροί τα υψηλότερα πρότυπα.

2.1 Περιστροφή CNC Ακριβείας και Διαμόρφωση Δοντιών: Η Πηγή της Ακρίβειας

• Στρατηγική Διαδικασίας: Η χρήση εργαλείων διαμαντιών ακριβείας ή καρβιδίου εξαιρετικά λεπτού κόκκου ειδικά σχεδιασμένων για ορείχαλκο, σε συνδυασμό με βελτιστοποιημένες παραμέτρους κοπής, εξασφαλίζει αποτελεσματική απομάκρυνση τσιπ και εξαιρετική ποιότητα επιφάνειας (τιμές Ra έως 0,4-0,8 μm), θέτοντας τα θεμέλια για λειτουργία χαμηλού θορύβου.
• Αναφορά Παραμέτρων (χρησιμοποιώντας το C36000 ως παράδειγμα):

Τελική Περιστροφή: Ταχύτητα κοπής 150-250 m/min, ρυθμός τροφοδοσίας 0,05-0,15 mm/rev, βάθος κοπής 0,1-0,3 mm.

Διαμόρφωση Δοντιών: Χρησιμοποιώντας φρεζάρισμα γραναζιών υψηλής ακρίβειας ή φρεζάρισμα μορφής, ελέγχοντας αυστηρά το προφίλ των δοντιών και το σφάλμα συσσώρευσης βήματος.

• Βασικό Σημείο: Τα εξαρτήματα καθαρίζονται σχολαστικά αμέσως μετά τη μηχανική κατεργασία για την απομάκρυνση όλων των υγρών κοπής και των τσιπ ορείχαλκου, αποτρέποντας τη διάβρωση ή επηρεάζοντας την επακόλουθη επεξεργασία.

2.2 Αφαίρεση γρεζιών και Επεξεργασία Ακμών: Διασφάλιση Ασφάλειας και Ομαλής Λειτουργίας

Πραγματοποιήστε ακριβή χειροκίνητη ή αυτοματοποιημένη αφαίρεση γρεζιών και λοξοτμήσεων (π.χ., C0.1-C0.3) σε όλες τις άκρες και τις ακμές των δοντιών, εξαλείφοντας τα σημεία συγκέντρωσης τάσης, εξασφαλίζοντας ομαλή σύμπλεξη γραναζιών και βελτιώνοντας την ασφάλεια χειρισμού.

2.3 Επιφανειακή Επεξεργασία (Προαιρετικό): Ενίσχυση της Απόδοσης και της Διάρκειας Ζωής

• Παθητικοποίηση: Δημιουργεί μια διαφανή προστατευτική μεμβράνη οξειδίου, ενισχύοντας την αντοχή του γραναζιού στη διάβρωση και αποτρέποντας τη φυσική αμαύρωση. Είναι η τυπική επιλογή για τη διατήρηση του αρχικού χρώματος του ορείχαλκου και την παροχή βασικής προστασίας.
• Ηλεκτρολυτική Επιμετάλλωση:

Επιμετάλλωση Νικελίου: Παρέχει υψηλή σκληρότητα, εξαιρετική αντοχή στη φθορά και τη διάβρωση, με ασημί-λευκή εμφάνιση.

Επιμετάλλωση Χρωμίου: Παρέχει εξαιρετικά υψηλή σκληρότητα επιφάνειας, αντοχή στη φθορά και χαμηλό συντελεστή τριβής, με φωτεινή εμφάνιση.

Επιμετάλλωση Νικελίου Χωρίς Ηλεκτρισμό: Προσφέρει ομοιόμορφη κάλυψη επίστρωσης, ακόμη και σε πολύπλοκα προφίλ δοντιών, παρέχοντας καλή αντοχή στη διάβρωση και τη φθορά.

• Επίστρωση Εμποτισμένη με Teflon (PTFE): Παρέχει εξαιρετικά χαμηλό συντελεστή τριβής, εξαιρετική ξηρή λίπανση και ιδιότητες κατά της προσκόλλησης, ιδιαίτερα κατάλληλη για εφαρμογές χωρίς συντήρηση ή αθόρυβης λειτουργίας.

2.4 Έλεγχος Ποιότητας και Επαλήθευση Απόδοσης

• Διαστασιακή και Γεωμετρική Επιθεώρηση: Χρησιμοποιώντας Μηχανές Μέτρησης Συντεταγμένων (CMM) και όργανα μέτρησης γραναζιών για την επιθεώρηση όλων των κρίσιμων διαστάσεων, των προφίλ των δοντιών και των σφαλμάτων ευθυγράμμισης των δοντιών.
• Επιθεώρηση Επιφάνειας: Αξιολόγηση της ποιότητας μηχανικής κατεργασίας μέσω μικροσκοπίων και ελεγκτών τραχύτητας επιφάνειας.
• Λειτουργική Δοκιμή: Δοκιμές σύμπλεξης ζεύγους μπορούν να διεξαχθούν κατόπιν αιτήματος για έλεγχο της ομαλότητας λειτουργίας και των επιπέδων θορύβου.

Τυπικές Περιοχές Εφαρμογής

• Βιομηχανικός Αυτοματισμός & Ρομποτική: Γρανάζια σε μειωτήρες, μονάδες μετάδοσης, συστήματα ακριβούς τοποθέτησης.
• Βαλβίδες & Έλεγχος Υγρών: Εξαρτήματα μετάδοσης γραναζιών σε ρυθμιστικές βαλβίδες, μετρητές ροής.
• Ιατρικός & Εργαστηριακός Εξοπλισμός: Εξαρτήματα μετάδοσης ακριβείας σε διαγνωστικά όργανα, αντλίες έγχυσης (που απαιτούν συμμόρφωση με τα σχετικά πρότυπα καθαριότητας).
• Προϊόντα Υψηλής Ποιότητας & Μουσικά Όργανα: Γρανάζια σε μηχανισμούς ρολογιών υψηλής ποιότητας, μηχανισμούς εστίασης κάμερας, κουμπιά συντονισμού οργάνων.
• Ηλεκτρικός & Ηλεκτρονικός Εξοπλισμός: Γρανάζια σε μικρούς μηχανισμούς σέρβο, κλειδαριές υψηλής ποιότητας.

Θέματα Κόστους και Ελέγχου Ποιότητας
Βασικοί Παράγοντες Κόστους:

• Πολυπλοκότητα γραναζιού: Μονάδα, αριθμός δοντιών, γωνία πίεσης, ανάγκη για ειδικές μορφές δοντιών (π.χ., ελικοειδή, σκουλήκια).
• Βαθμός Ακρίβειας: Απαιτήσεις ανά πρότυπα DIN, AGMA ή JIS (π.χ., DIN Grade 6 έναντι 8).
• Υλικό & Μετα-επεξεργασία: Τα ειδικά κράματα ορείχαλκου είναι πιο ακριβά. Ο τύπος και η κάλυψη της επιμετάλλωσης/επίστρωσης επηρεάζουν το τελικό κόστος.
• Πιστοποίηση & Ιχνηλασιμότητα: Απαιτείται τεκμηρίωση και δοκιμές για την τήρηση των βιομηχανικών προτύπων (π.χ., αυτοκινητοβιομηχανία, ιατρικά).

Βασικά Σημεία Ελέγχου Ποιότητας:

• Πρώτη Ύλη: Πιστοποίηση Υλικού (Πιστοποιητικό Μύλου).
• Μετά την Περιστροφή: Πλήρης διαστασιακή επιθεώρηση, έλεγχοι βασικών παραμέτρων προφίλ δοντιών.
• Μετά την Επεξεργασία: Δοκιμή πάχους επίστρωσης (φθορισμός ακτίνων Χ), δοκιμή αντοχής στη διάβρωση (π.χ., δοκιμή ψεκασμού αλατιού), δοκιμή πρόσφυσης.
• Τελική Αποστολή: Οπτική επιθεώρηση, καθαριότητα και έλεγχος συσκευασίας.

Συχνές Ερωτήσεις (FAQ)
Ε1: Ποια είναι τα πλεονεκτήματα και οι περιορισμοί των ορειχάλκινων γραναζιών σε σύγκριση με τα ατσάλινα γρανάζια;
Α1: Πλεονεκτήματα: Εύκολο στη μηχανική κατεργασία, οικονομικό. εξαιρετική αντοχή στη διάβρωση. καλή αυτο-λίπανση, που οδηγεί σε χαμηλότερο θόρυβο λειτουργίας. μη μαγνητικό. ηλεκτρικά αγώγιμο. Περιορισμοί: Η αντοχή και η σκληρότητα είναι χαμηλότερες από το ατσάλι, καθιστώντας τα ακατάλληλα για εξαιρετικά υψηλό φορτίο ή εφαρμογές κρούσης. πιθανότητα φθοράς υπό παρατεταμένα βαριά φορτία.

Ε2: Πώς επιλέγω τη σωστή επιφανειακή επεξεργασία για την εφαρμογή μου;
Α2: Εξαρτάται από τις ανάγκες προτεραιότητας σας:

• Βασική προστασία από τη διάβρωση, διατήρηση του αρχικού χρώματος: Επιλέξτε Παθητικοποίηση.
• Υψηλή αντοχή στη φθορά και τη διάβρωση, ασημί-λευκή εμφάνιση: Επιλέξτε Επιμετάλλωση Νικελίου.
• Μέγιστη αντοχή στη φθορά, χαμηλή τριβή, φωτεινή εμφάνιση: Επιλέξτε Επιμετάλλωση Χρωμίου.
• Απαιτεί εξαιρετικά χαμηλή τριβή, ξηρή λειτουργία ή αντι-προσκόλληση: Σκεφτείτε Επίστρωση Teflon.

Ε3: Τι τυπικά εύρη ανοχής μπορείτε να εγγυηθείτε;
Α3: Για τυπικά ορειχάλκινα γρανάζια C36000:

• Διαστασιακή Ανοχή Διαμέτρου: Μπορεί να επιτευχθεί ±0,01 mm.
• Σφάλμα Προφίλ Δοντιού: Μπορεί συνήθως να ελεγχθεί εντός των βαθμών DIN 7-9, ανάλογα με τη μονάδα και τον βαθμό ακρίβειας.
• Ανοχή Ομοκεντρικότητας/Εκκεντρότητας: Μπορεί να εγγυηθεί εντός 0,02 mm.
  Οι υψηλότερες απαιτήσεις ακρίβειας θα πρέπει να καθορίζονται κατά την προσφορά.

Οι Δυνατότητες Μηχανικής Κατεργασίας και Επεξεργασίας μας

• Διαμόρφωση Ακριβείας: Περιστροφή CNC πολλαπλών αξόνων, σύνθετη μηχανική κατεργασία περιστροφής-φρεζαρίσματος, φρεζάρισμα/φρεζάρισμα γραναζιών ακριβείας.
• Επιφανειακή Επεξεργασία:

Μηχανική Επεξεργασία: Αφαίρεση γρεζιών ακριβείας, στίλβωση.

Χημική/Ηλεκτροχημική Επεξεργασία: Παθητικοποίηση, επιμετάλλωση νικελίου, επιμετάλλωση χρωμίου, επιμετάλλωση νικελίου χωρίς ηλεκτρισμό.

Ειδικές Επιστρώσεις: Επίστρωση εμποτισμένη με Teflon (PTFE).

• Άλλες Υπηρεσίες: Σήμανση λέιζερ (για ιχνηλασιμότητα εξαρτημάτων), υπερηχητικός καθαρισμός.

Κοινά Υλικά
Τα κράματα ορείχαλκου (π.χ., C36000) μπορούν να συνιστώνται με βάση τις απαιτήσεις μηχανικής απόδοσης.

Τυπική Αναφορά Ακρίβειας

• Διαστασιακή Ανοχή Περιστροφής CNC: ±0,01mm ~ ±0,05mm
• Ακρίβεια Προφίλ Δοντιού: Έως DIN Grade 7 (ανάλογα με τις προδιαγραφές γραναζιών)
• Τραχύτητα Επιφάνειας: Ra 0,4μm ~ 1,6μm (ανάλογα με τη διαδικασία)

Πιστοποίηση
Πιστοποίηση Συστήματος Διαχείρισης Ποιότητας ISO 9001:2015.

Αποποίηση Ευθύνης: Οι παράμετροι της διαδικασίας και η απόδοση που περιγράφονται στο παρόν βασίζονται στην εμπειρία παραγωγής με τυπικό ορείχαλκο C36000 υπό ελεγχόμενες συνθήκες. Οι βέλτιστες μέθοδοι και παράμετροι ενδέχεται να διαφέρουν ανάλογα με τη συγκεκριμένη γεωμετρία του εξαρτήματος, την κατάσταση του εξοπλισμού, την παρτίδα υλικού και τις τελικές απαιτήσεις εφαρμογής. Συνιστάται έντονα η ολοκληρωμένη δημιουργία πρωτοτύπων πριν από τη μαζική παραγωγή για την επικύρωση της καταλληλότητας της αλυσίδας διεργασιών για το συγκεκριμένο προϊόν σας. Όλα τα δεδομένα απόδοσης θα πρέπει να επιβεβαιώνονται με βάση την πραγματική δοκιμή.
