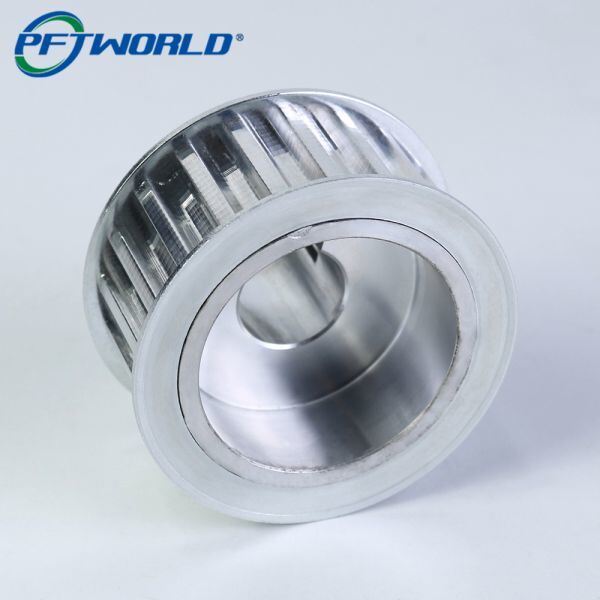

Εργαλεία CNC Προσαρμόσιμες μεταλλικές τροχαλίες

Οι μεταλλικές τροχαλίες είναι απαραίτητα εξαρτήματα σε βιομηχανικό αυτοματισμό, ρομποτική, συστήματα μεταφοράς και μηχανήματα ακριβείας. Οι σωστά κατεργασμένες αυλακώσεις εξασφαλίζουν ακριβή ευθυγράμμιση ιμάντα, ομαλή περιστροφή και μεγάλη διάρκεια ζωής. Η κατεργασία CNC επιτρέπει εξαιρετικά προσαρμόσιμες τροχαλίες με αυστηρές ανοχές και πολύπλοκες γεωμετρίες αυλακώσεων για εξειδικευμένες εφαρμογές.

Αυτός ο οδηγός εξηγεί πώς η κατεργασία CNC παράγει μεταλλικές τροχαλίες ακριβείας, βασικές εκτιμήσεις για την προσαρμογή και βέλτιστες πρακτικές για το σχεδιασμό και την επιλογή υλικών.

Οι τροχαλίες κατεργασμένες με CNC μπορούν να παραχθούν από διάφορα μέταλλα ανάλογα με την αντοχή, την αντοχή στη φθορά και τις περιβαλλοντικές συνθήκες.

Συμβουλή: Το αλουμίνιο προτιμάται για ελαφριές εφαρμογές, ενώ ο ανοξείδωτος χάλυβας χρησιμοποιείται όταν η αντοχή στη διάβρωση και η μηχανική αντοχή είναι κρίσιμες.

Οι αυλακώσεις μιας τροχαλίας καθορίζουν την εφαρμογή του ιμάντα, τη μετάδοση ροπής και την λειτουργική απόδοση.

• Αυλάκωση V: Κοινή για ιμάντες V. Η ακριβής γωνία είναι κρίσιμη για την πρόσφυση
• Αυλάκωση οδοντωτού ιμάντα: Απαιτεί ακριβή βήμα και προφίλ για σύγχρονη κίνηση
• Επίπεδη ή στρογγυλή αυλάκωση: Για επίπεδους ιμάντες ή εξειδικευμένες εφαρμογές

Η κατεργασία CNC εξασφαλίζει:

• Ανοχές έως ±0,01 mm
• Επαναλαμβανόμενες διαστάσεις αυλακώσεων σε παρτίδες
• Ομαλή επιφάνεια (Ra 0,4–1,6 μm) για μείωση της φθοράς του ιμάντα

Ο σωστός σχεδιασμός αυλακώσεων μειώνει:

• Ολίσθηση ιμάντα
• Ανώμαλη φθορά
• Δόνηση και θόρυβο

Η κατεργασία CNC επιτρέπει την πλήρη προσαρμογή των τροχαλιών:

• Διάμετρος και πλάτος: Από μικρές (<20 mm) to large (>200 mm) τροχαλίες
• Αριθμός και απόσταση αυλακώσεων: Τροχαλίες πολλαπλών αυλακώσεων για ταυτόχρονη λειτουργία ιμάντα
• Διαμόρφωση οπής και σφήνας: Τυπικές ή προσαρμοσμένες σφήνες, βίδες ρύθμισης ή κωνικές οπές
• Φινίρισμα επιφάνειας: Γυαλισμένες ή ανοδιωμένες επιφάνειες για χαμηλή τριβή και προστασία από διάβρωση

Τα προσαρμόσιμα χαρακτηριστικά βοηθούν τους κατασκευαστές να ταιριάξουν τις τροχαλίες με συγκεκριμένα μηχανήματα ή ιμάντες.

1. Σχεδιασμός CAD: Καθορίστε διαστάσεις, γεωμετρία αυλάκωσης, οπή και υλικό.
2. Προγραμματισμός CAM: Βελτιστοποιημένη διαδρομή εργαλείου για υλικό, προφίλ αυλάκωσης και ταχύτητα ατράκτου.
3. Ακατέργαστη κατεργασία: Αφαίρεση όγκου υλικού χρησιμοποιώντας φρέζες ή τόρνους.
4. Κοπή αυλακώσεων ακριβείας: Λεπτές κοπές χρησιμοποιώντας φρέζες ή τόρνους CNC υψηλής ταχύτητας.
5. Φινίρισμα επιφάνειας: Αποξήρανση, γυάλισμα ή επίστρωση όπως απαιτείται.
6. Επιθεώρηση: Επαληθεύστε διαστάσεις, γωνία αυλάκωσης, ανοχή οπής και φινίρισμα επιφάνειας.

Συμβουλή εργοστασίου: Η χρήση καρβιδένιων εργαλείων υψηλής γωνίας προσβολής και ελεγχόμενων ρυθμών τροφοδοσίας ελαχιστοποιεί τα γρέζια και εξασφαλίζει ακριβή προφίλ αυλακώσεων σε μέταλλα όπως αλουμίνιο και ανοξείδωτο χάλυβα.

Ο ποιοτικός έλεγχος διασφαλίζει περιστροφική ισορροπία, ακρίβεια αυλάκωσης και μηχανική αξιοπιστία:

• Έλεγχος διαστάσεων: Χρησιμοποιώντας μικρόμετρα, CMM ή οπτικούς συγκριτές
• Μέτρηση τραχύτητας επιφάνειας: Εξασφαλίστε Ra 0,4–1,6 μm
• Επαλήθευση οπής και σφήνας: Δοκιμή εφαρμογής με άξονες ή ιμάντες
• Δυναμική εξισορρόπηση: Για εφαρμογές υψηλής ταχύτητας για αποφυγή δονήσεων

• Βιομηχανικός αυτοματισμός: Μεταφορείς, ρομποτικοί βραχίονες
• Μηχανήματα ακριβείας: Οπτικές συσκευές, εργαστηριακός εξοπλισμός
• Εξαρτήματα αυτοκινήτων & ηλεκτρικών οχημάτων: Μονάδες ιμάντων χρονισμού
• Συστήματα ενέργειας: Γεννήτριες, ανεμογεννήτριες
• Προσαρμοσμένες μηχανικές συναρμολογήσεις που απαιτούν συγκεκριμένη ευθυγράμμιση ιμάντα και μεταφορά ροπής

• Υψηλή ακρίβεια: Αυστηρές ανοχές εξασφαλίζουν σωστή ευθυγράμμιση ιμάντα
• Επαναλαμβανόμενη ποιότητα: Συνεπής παραγωγή σε παρτίδες
• Ευελιξία: Εύκολη παραγωγή πρωτοτύπων ή προσαρμοσμένων παρτίδων
• Ποικιλία υλικών: Αλουμίνιο, χάλυβας, ορείχαλκος, μπρούντζος ή προσαρμοσμένα κράματα
• Μειωμένος χρόνος παράδοσης: Ταχύτερη από τις παραδοσιακές μεθόδους χύτευσης ή σφυρηλάτησης για μικρές έως μεσαίες παραγγελίες

Οι προσαρμοσμένες μεταλλικές τροχαλίες CNC είναι απαραίτητες για μηχανικά συστήματα υψηλής ακρίβειας όπου η ευθυγράμμιση ιμάντα, η μετάδοση ροπής και η ανθεκτικότητα είναι κρίσιμες.

Κατά την προμήθεια τροχαλιών CNC, λάβετε υπόψη:

• Υλικό: Αλουμίνιο, ανοξείδωτος χάλυβας, ορείχαλκος ή μπρούντζος
• Τύπος και αριθμός αυλάκωσης: Ιμάντας V, οδοντωτός ιμάντας, επίπεδος ή προσαρμοσμένος
• Ανοχή ακριβείας: ±0,01 mm για κρίσιμες εφαρμογές
• Φινίρισμα επιφάνειας: Γυαλισμένο ή επικαλυμμένο για αντοχή στη φθορά και τη διάβρωση
• Προσαρμογή: Οπή, σφήνα, διάμετρος και πλάτος προσαρμοσμένα στην εφαρμογή σας

Η κατεργασία CNC εξασφαλίζει ακρίβεια, επαναληψιμότητα και ευελιξία τόσο για πρωτότυπα όσο και για παραγωγικές παραγγελίες.
